Řádkové snímání kamerami uEye

29. května 2015

Kamery uEye od společnosti IDS využívají možností snímacích čipů na maximum. Můžete se tak u nich setkat s množstvím funkcí, které rozšiřují možnosti jejich použití. Jednou z takových funkcí je řádkové snímání, neboli „linescan mode“.

K čemu se používají řádkové kamery?

Řádkové kamery se běžně využívají např. pro kontrolu nekonečných tkanin, skenování výrobků na dopravníkovém páse a všude tam, kde je nutné snímat kontinuálně, rychle a při pohybu objektu. Princip snímání řádkovou kamerou je podobný skenování v klasickém kancelářském skeneru. Snímaný předmět se posouvá zorným polem kamery a jeho délka je omezena prakticky jen velikostí paměti počítače. Výhodou je, že lze dosáhnout velkých rychlostí snímání a také skutečnost, že se vady objektivu projevují jen v jednom rozměru a jsou tak snadno kompenzovatelné.

Výhody kamer uEye

Použití režimu řádkového snímání (linescan mode u černobílých kamer, nebo Vertical AOI Merge u barevných kamer) pomocí kamer uEye skýtá zajímavé výhody. Jednou z nich je např. konfigurace, která je díky použití standardního režimu snímání mnohem jednodušší. Nejdříve se kamera zaměří, nastaví se celkový obraz a parametry, a pak se vyberou řádky pro snímání. Nastavovat kameru pouze s viditelným jedním řádkem je daleko složitější. Další výhodou je i možnost pro snímání zvolit kterýkoliv řádek plošné kamery a vyhnout se tak nechtěným odrazům, či odleskům.

Trigger (spoušť) je použitelný v režimu řádkového snímání a lze jím řídit samotný začátek snímání i expozici jednotlivých řádků. Celý proces se tak synchronizuje s výrobní linkou. Ovšem pozor, ne všechny kamery s řádkovým režimem snímání podporují hardwarový trigger, proto se při výběru raději poraďte s našimi konzultanty.

Praktický test řádkového snímání

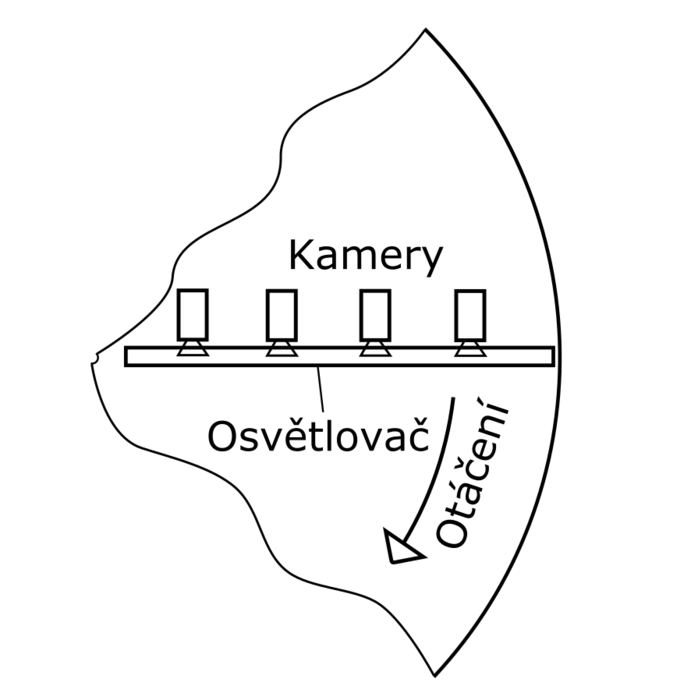

Otestovali jsme využití kamery v režimu řádkového snímání pro detekci škrábanců na kruhové matrici o průměru cca 35 cm s téměř zrcadlovým povrchem. Tento povrch vyžadoval použití speciálního koaxiálního osvětlovače. V tomto případě bylo nejschůdnějším řešením nasvítit pouze poloměr matrice, nad osvětlovačem umístit kameru (resp. několik kamer dle požadovaného rozlišení) a objekt nasnímat kamerami nastavenými pro řádkové snímání při otáčení na rotační podložce.

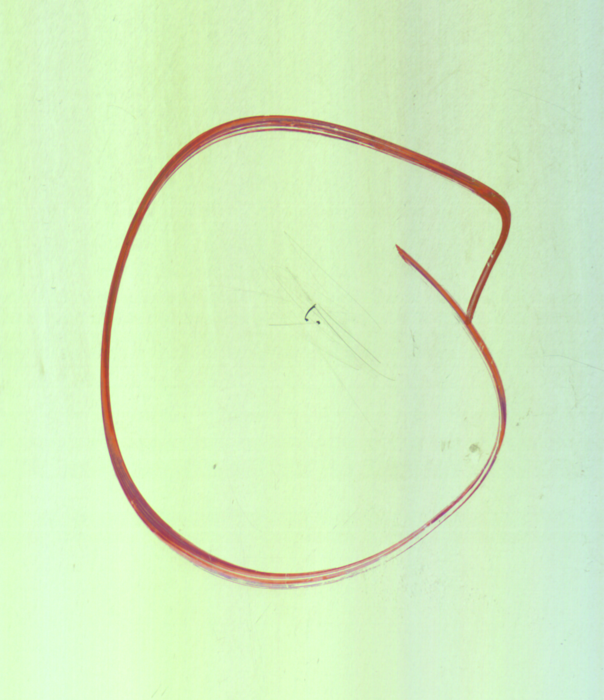

Níže vidíte nasnímaný povrch s několika škrábanci. Pokud bychom chtěli dosáhnout stejného rozlišení snímání pomocí standardních kamer, bylo by jich zapotřebí mnohem více a i koaxiální osvětlovač by byl poměrně velký (400 x 400 mm).

Vysvětlivky:

Linescan mode  – termín používaný obecně pro označení řádkového snímání. U kamer uEye označuje snímání skutečně po jednom řádku, které je dostupné u některých monochromatických kamer. (Například se jedná o kamery: UI-124x  / UI-324x  / UI-524x  / UI-125x  / UI-325x  / UI-525x )

Vertical AOI Merge mode – tento název označuje režim řádkového snímání rozšířený o možnost snímat v jednom okamžiku ne jeden, ale více řádků. U některých kamer je možné řídit expozice jednotlivých řádků pomocí GPIO portů. Tento režim je u barevných kamer a musí se s ním snímat minimálně dva řádky. Z tohoto důvodu jsou během něho snímány minimálně dva řádky, což je dáno použitím Bayerovy masky pro snímání barev. (Například se jedná o kamery: UI-324xCP/LE/ML  / UI-524xCP/SE  / UI-325xCP/LE/ML  / UI-336xCP  / UI-337xCP )

Zaujaly vás kamery uEye? V případě zájmu o více informací nás kontaktujte, rádi vaše dotazy zodpovíme.
